超声波液位计 当前位置:首页 >> 产品中心 >> 超声波液位计

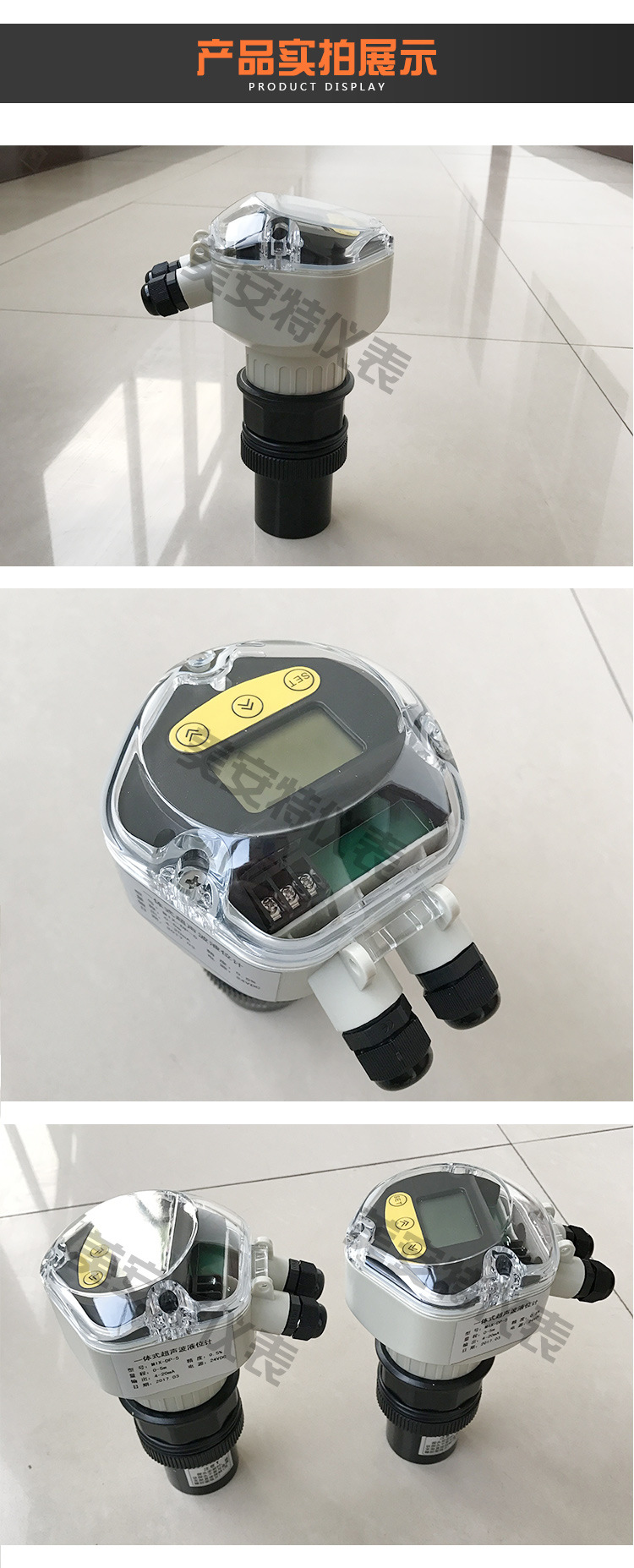

超声波料位计

超声波料位计



简介:
超声波料位计是一种利用了超声波方向性好,穿透能力强,易于获得较集中的声能,在水中传播距离远等特点而设计开发的用于测量液位的工业仪器。超声波料位计已在医学、军事、工业、农业等各个领域得到了广泛的应用。

原理:
   物位测量过程中,超声波信号由超声波探头发出,经液体或固体物料表面反射后折回,由同一个探头接收,测量超声波的整个运行时间 ,从而实现物位的测量。声波传输距离 与声速 和声传输时间 的关系可用公式表
超声波料位原理公式
超声波料位原理公式
L:超声波探头距所测料面距离。单位:m;
v:经温度补偿后的声速值。单位:m/s;
t:测量范围内声波的运行时间。单位:s

用途:
   液位和料位测量是工业上经常遇到的一个问题,超声测位技术有很多优点,它不仅能定点和连续测位,而且能方便的提供遥测或遥控所需的信号。与放射性测位技术相比,超声技术不需要防护,与激光测距技术相比,它又有简单和经济的优点,同时超声技术一般不需要运动部件,所以在安装和维护上又相应比较方便。超声波物位计可广泛应用于石油、矿业、发电厂、化工厂、水处理厂、污水处理站、农业用水、环保监测、食品(酿酒业,饮料业、添加剂、食用油、奶制品)、抗洪防汛、水文监测、明渠、空间定位等许多行业。

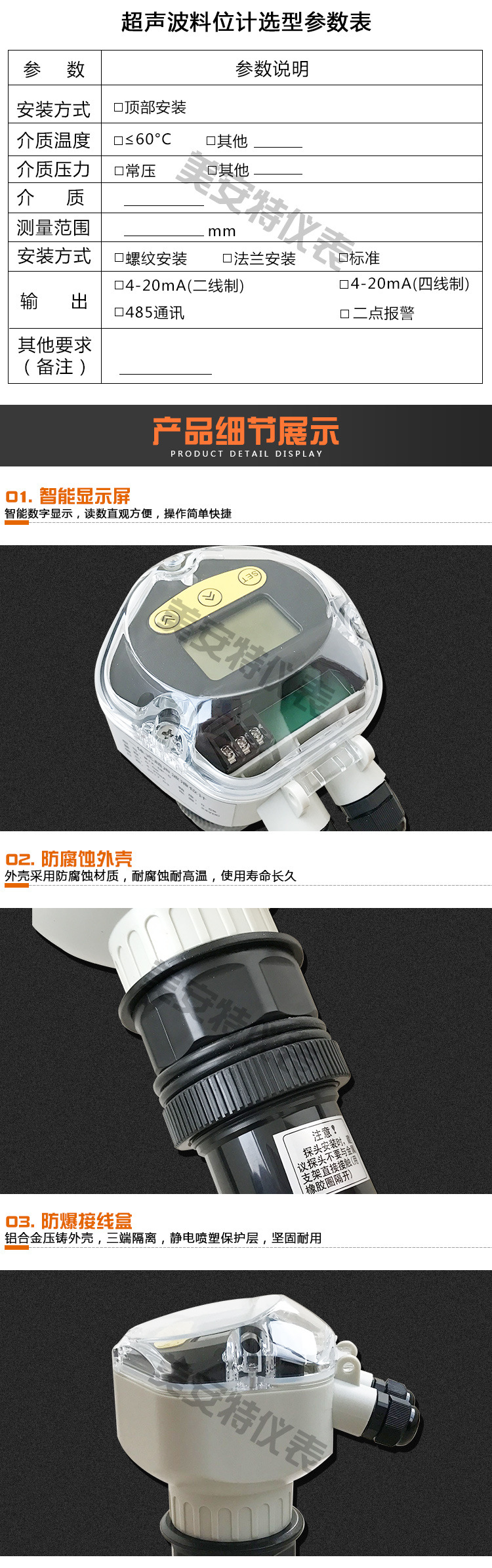

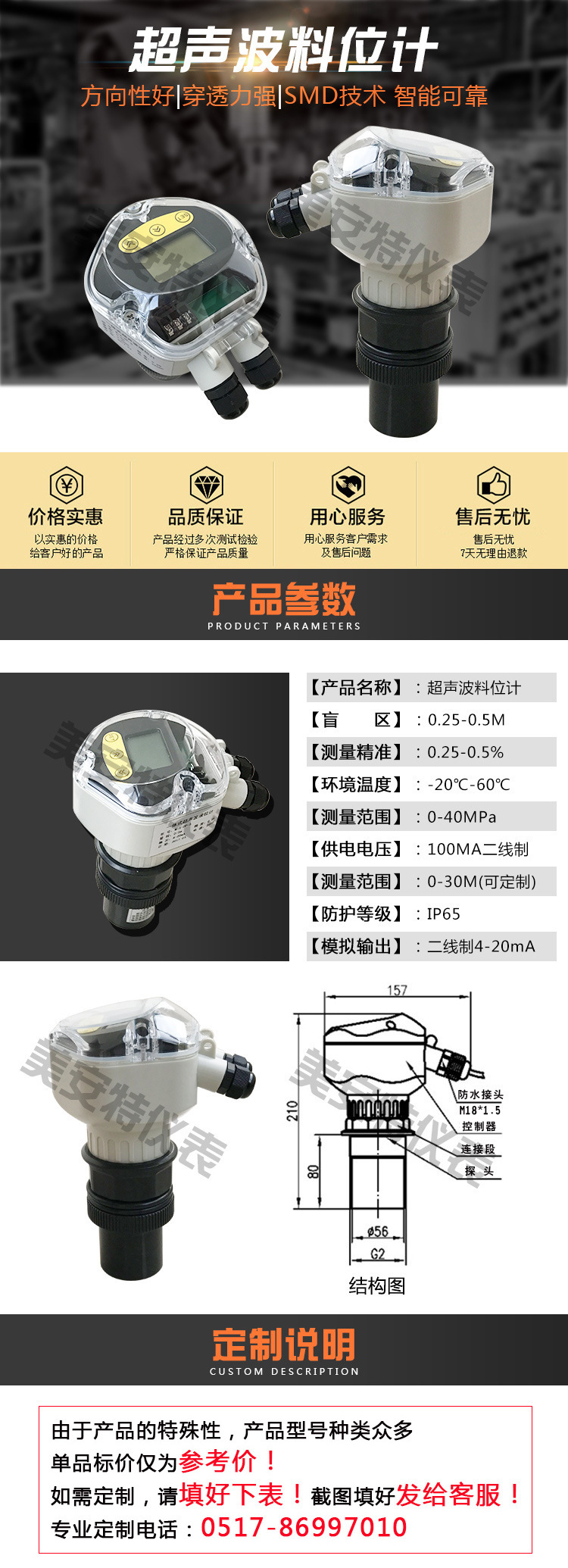

技术参数:

●量程:液面10m,固态料面 5m
●盲区: 0.6m l 精度:量程的0.25%或1cm
●分辨率:量程的0.1%或4mm
●重复周期:200ms或可设定
●电源:220VAC 50Hz 30W
●超声波换能器AR41:
(1)工作频率 41KHz
(2)驱动电压 1800Vpp,1ms
(3)发散角度 14°
(4)工作温度 -40℃~90℃
●输出:
模拟量:
(1)4—20mA输出(带隔离)
(2)1--5V输出(带隔离)
开关量:
(1)两路单刀双掷继电器(报警、泵控等)
(2)触点容量 3A/250V(非感性负载)
●485/232通讯接口:主机、从机通过485/232通讯接口协同工作
●显示方式:四位LED或LCD
●声速补偿方式:温度补偿
●仪表工作环境温度:-20℃~50℃
●仪表壳体防护等级:IP65
2020-06-16 本文被阅读 102 次
