超声波液位计 当前位置:首页 >> 产品中心 >> 超声波液位计

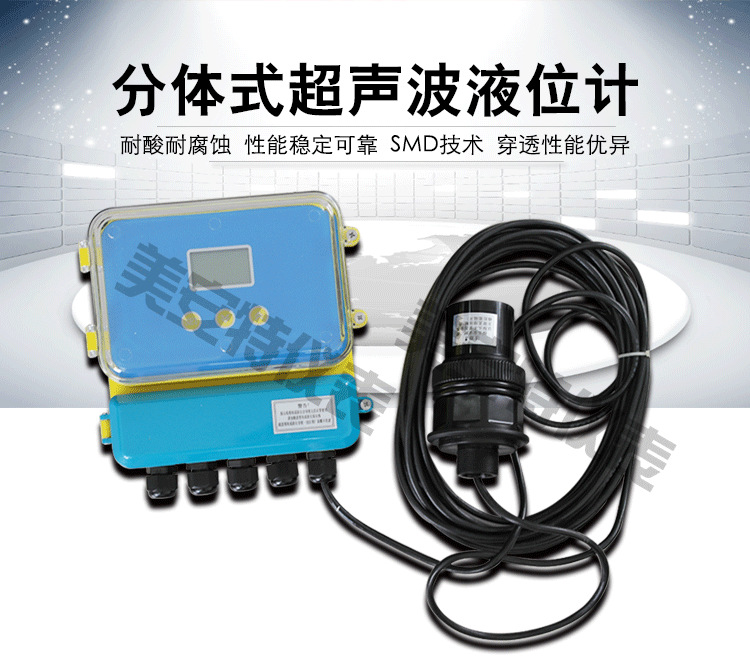

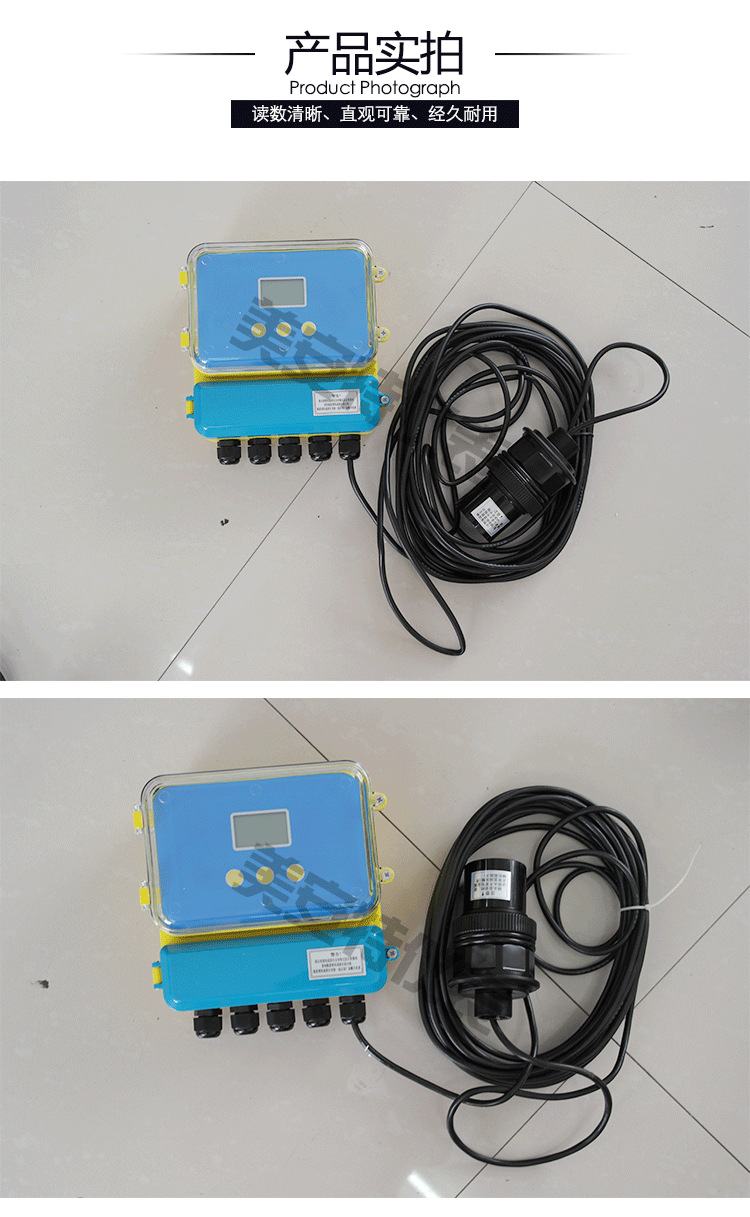

分体式超声波液位计

分体式超声波液位计




分体式超声波液位计量程范围:0-50米,多种形式可选,适合各种腐蚀性、化工类场合,精度高,远传信号输出,PLC系统监控。

英文

Ultrasonic Level Transmitter

工作原理

超声波物位计工作原理是由超声波换能器(探头)发出高频脉冲声波遇到被测物位(物料)表面被反射折回反射回波被换能器接收转换成电信号.声波的传播时间与声波的发出到物体表面的距离成正比.声波传输距离S与声速C和声传输时间T的关系可用公式表示:S=C×T/2.

由于发射的超声波脉冲有一定的宽度,使得距离换能器较近的小段区域内的反射波与发射波重迭,无法识别,不能测量其距离值。这个区域称为测量盲区。盲区的大小与超声波物位计的型号有关。

探头部分发射出超声波,然后被液面反射,探头部分再接收,探头到液(物)面的距离和超声波经过的时间成比例:

距离 [m] = 时间×声速/2 [m]

声速的温度补偿公式:环境声速= 331.5 + 0.6×温度

现场条件
在下面的任何一种情况,要注意:

有泡沫的液体/固体
周围有强电压,强电流,强电磁干扰,尽量避免高电压,高电流及强电磁干扰
大风和太阳直晒
强震动
分体式超声波液位计是由微处理器控制的数字物位仪表。在测量中脉冲超声波由传感器(换能器)发出,声波经物体表面反射后被同一传感器接收,转换成电信号。并由声波的发射和接收之间的时间来计算传感器到被测物体的距离。由于采用非接触的测量,被测介质几乎不受限制,可广泛用于各种液体和固体物料高度的测量。[1]

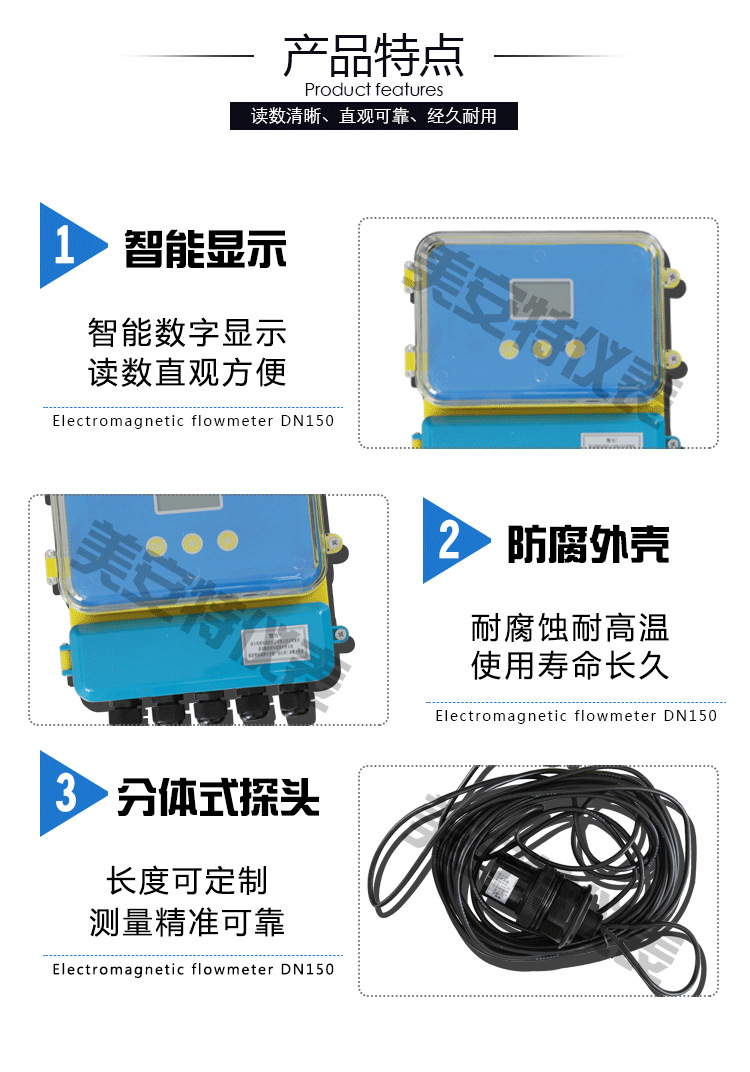

产品特点
自动功率调整、增益控制、温度补偿。

先进的检测技术,丰富的软件功能适应各种复杂环境。

采用新型的波形计算技术,提高仪表的测量精度。

具有干扰回波的抑止功能保证测量数据的真实。

多种输出形式:可编程继电器输出、高精度4-20mA电流输出、Rs-485数字通信输出 分体超声波液位 探头

安装原理
超声波液位计工作时,高频脉冲声波由换能器(探头)发出,遇被测物体(水面)表面被反射,折回的反射回波被同一换能器(探头)接收,转换成电信号。脉冲发送和接收之间的时间(声波的运动时间)与换能器到物体表面的距离成正比,声波传输的距离S与声速C和传输时间T之间的关系可以用公式表示:S= CⅩT/2

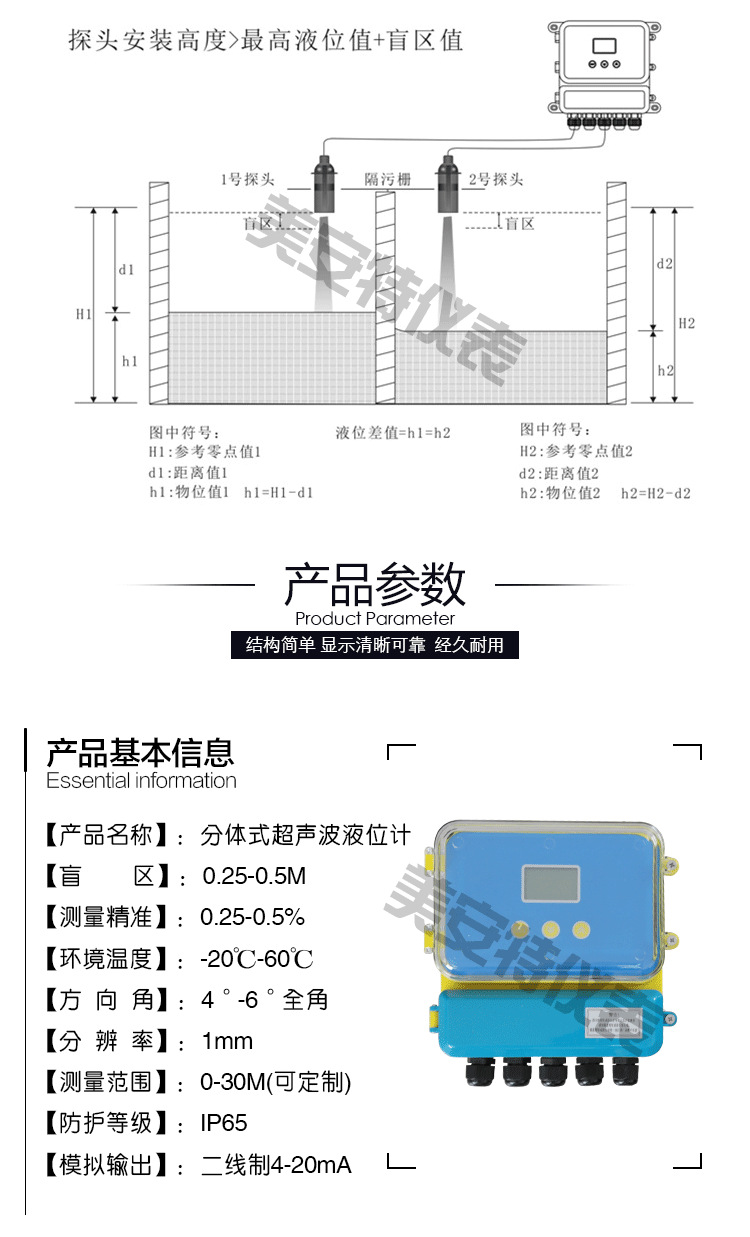

安装超声波液位计时必须考虑超声波液位计的盲区问题。当液位进入盲区后,超声波变送器就无法测量液位了,所以在确定超声波液位计的量程时,必须留出50公分的余量,安装时,变送器探头必须高出高液位50公分左右。这样才能保证对液位的准确监测及保证超声波液位计的安全。

在实际使用中,因为安装时考虑不周,液位计被水淹没,致使液位计完全损坏。

价格低,体积小,重量轻,可用于食品,化工,半导体等行业对液体和散装固体非接解式物位测量,可用于远程物位监控和泵的控制。

机械安装时应注意:安装应垂直于测是物表面,避免用于测量泡沫性质物体,避免安装于距测量物体表面距离小于盲区距离(盲区:每台产品会有一个标准,随产品得知),应考虑束避开阻挡物质不与灌口和容器壁相遇,检测大块固体物应调整探头方位,减少测量误差。

应用领域
水及污水处理 :泵房、集水井、生化反应池、沉淀池等[2]。

电力、矿山:灰浆池、煤浆池、水处理等。
